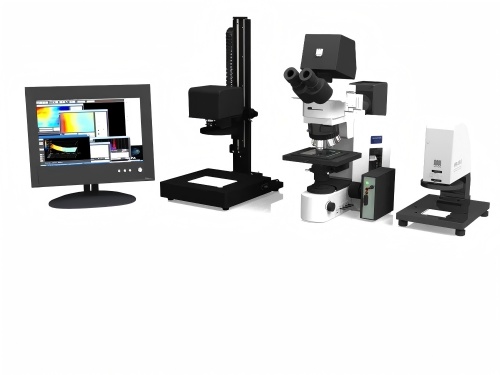

日本原装进口的红外双折射（内应力）测量仪 WPA-200-NIR是一款专为近红外透明材料设计的高精度应力分析设备，尤其适用于微晶玻璃研发中内应力分布检测与工艺优化。以下从技术特性、应用场景、操作优势及选型建议四个维度展开说明：

一、核心技术特性

1. 近红外波长穿透性

• 多波长测量：采用850nm 等近红外波段（具体波长组合根据型号配置），可穿透可见光下不透明的微晶玻璃、硫系玻璃及红外树脂材料。例如，微晶玻璃中若含有金属氧化物（如 ZnO、Li₂O）导致可见光吸收，近红外光仍可有效穿透并检测内部应力分布。

• 高灵敏度检测：通过双折射效应（光程差变化）量化应力，测量范围覆盖0-3500nm 相位差，可检测微晶玻璃中微小应力梯度（如晶化不均匀引起的局部应力集中）。

2. 快速面分布测量

• 2D 实时成像：搭载 384×288 像素传感器，数秒内生成应力分布热图，直观显示微晶玻璃表面及内部的应力集中区域（如熔制冷却过程中形成的应力带）。

• 多维度数据分析：配套软件 WPA-View 支持点 / 线 / 面应力值提取、相位差曲线绘制及历史数据对比，可快速定位微晶玻璃核化晶化阶段的工艺缺陷（如晶化温度不足导致的应力残留）。

3. 高精度与稳定性

• 重复性误差 < 0.1nm：采用光子晶体技术及精密光学系统，确保长期测量稳定性，适合微晶玻璃研发中多次工艺迭代后的应力一致性验证。

• 模块化设计：设备体积紧凑（约 270×337×631mm），支持集成到实验室流水线，满足中试阶段在线应力监控需求（如晶化炉出口实时检测）。

二、微晶玻璃研发中的典型应用

1. 熔制工艺优化

• 玻璃液均匀性评估：在熔制阶段，通过检测未晶化玻璃的应力分布，判断搅拌工艺是否充分（如局部高应力区提示原料混合不均或熔制温度不足）。

• 冷却速率验证：微晶玻璃冷却过程中，若应力梯度超过临界值（如 > 100MPa），可能导致开裂。WPA-200-NIR 可量化冷却速率对表面 - 内部应力差的影响，指导冷却曲线调整。

2. 晶化工艺调控

• 晶化程度监测：晶化过程中，晶体生长会引入内应力。通过对比晶化前后的应力分布，可判断晶化是否完全（如晶化不足时残留玻璃相的应力较高）。

• 晶粒尺寸与应力关系：结合 XRD 晶相分析，可建立晶粒尺寸 - 应力强度关联模型。例如，β- 锂辉石微晶玻璃中，晶粒尺寸超过 10μm 时应力显著增加，需通过调整核化温度抑制晶粒过度生长。

3. 成品质量控制

• 光学性能匹配：透光微晶玻璃（如激光窗口材料）需同时满足透光率 > 80%和应力均匀性 < 50MPa。WPA-200-NIR 可检测光学表面的应力畸变，避免应力导致的光路偏移或散射。

• 机械可靠性评估：结构型微晶玻璃（如航空航天部件）的抗弯强度与内应力直接相关。通过应力分布热图，可预判潜在断裂风险点（如应力集中区域的裂纹萌生）。

三、操作优势与实验流程

1. 非接触式无损检测

• 样品免预处理：无需切割或镀膜，直接对块状、片状或曲面微晶玻璃进行检测，避免传统破坏性方法（如切片后用偏光显微镜观察）的局限性。

• 多场景兼容：支持常温 / 高温环境（需选配加热台），可模拟微晶玻璃在使用条件下的应力变化（如高温服役时的热应力松弛）。

2. 数据驱动的工艺改进

• 工艺参数反推：通过应力分布数据逆向优化熔制 / 晶化参数。例如，若检测到微晶玻璃中心区域应力高于边缘，可延长熔制阶段的搅拌时间或调整晶化炉温度梯度。

• 失效分析支持：对开裂或性能异常的微晶玻璃样品进行应力溯源，结合 SEM 微观形貌分析（如晶粒边界裂纹），可快速定位工艺缺陷（如核化温度过高导致晶界应力集中）。

四、选型与配置建议

1. 适配微晶玻璃类型

• 优先选择场景：

• 含金属氧化物（如 ZnO、Li₂O）的红外透光微晶玻璃。

• 晶化后可见光吸收较强的功能型微晶玻璃（如电磁屏蔽材料）。

• 需高精度应力检测的光学级微晶玻璃（如激光器件基板）。

• 慎选场景：完全不透过近红外光的微晶玻璃（如含高浓度 Fe₂O₃的黑色微晶玻璃）。

2. 配套设备协同

• 与 DSC/XRD 联用：通过差示扫描量热仪（DSC）确定晶化温度范围，结合 WPA-200-NIR 的应力数据，可建立晶化动力学 - 应力释放模型，优化核化晶化时间配比。

• 与热膨胀仪互补：热膨胀系数（CTE）异常的微晶玻璃通常伴随高内应力，两者结合可全面评估材料热稳定性。

3. 日本原装设备优势

• 精密制造工艺：采用日本高精度光学元件及组装标准，确保设备长期使用中的波长稳定性（如 850nm 光源波长漂移 < 0.5nm / 年）。

• 本地化技术支持：国内代理商（如北京欧屹科技）提供校准服务及微晶玻璃定制测试方案，降低研发初期的设备调试成本。

五、典型应用案例

1. 微晶玻璃光学基板研发

• 问题场景：某企业研发激光雷达用微晶玻璃基板时，发现透光率达标但信号传输稳定性差。

• 解决方案：

1. 使用 WPA-200-NIR 检测基板，发现中心区域存在 **>200nm 相位差 **（对应应力 > 150MPa）。

2. 调整晶化工艺（延长核化阶段保温时间），使应力降至 <50MPa，同时透光率保持> 85%。

3. 最终产品通过车载 LiDAR 振动测试（应力波动 < 10%），良率提升 30%。

2. 结构微晶玻璃抗裂性优化

• 问题场景：微晶玻璃轴承座在冲击测试中频繁开裂。

• 解决方案：

1. WPA-200-NIR 检测显示裂纹源区存在350nm 相位差（应力 > 250MPa）。

2. 调整熔制冷却速率（从 10℃/min 降至 5℃/min），应力峰值降至 < 180MPa。

3. 优化后产品通过 10 万次循环冲击测试，失效概率从 40% 降至 < 5%。

六、采购与使用建议

• 预算与功能平衡：基础款 WPA-200-NIR（仅近红外检测）适合实验室初期研发，高配版可增配高温台（支持 300℃实时应力监测）或自动化上下料系统（适配中试线）。

• 操作培训重点：需掌握相位差 - 应力转换公式（如使用应力光学系数 C=λ/(2πΔn) 计算），并结合微晶玻璃成分特性（如 CTE、弹性模量）进行数据解读。

• 维护注意事项：定期清洁光学镜头（建议每月用无水乙醇擦拭），并每年由原厂校准波长精度，确保长期测量可靠性。

WPA-200-NIR 凭借其近红外穿透性、快速面分布检测及数据驱动工艺优化的特性，已成为微晶玻璃研发中不可或缺的应力分析工具。通过精准定位应力缺陷，可显著缩短研发周期并提升产品性能一致性，尤其适合追求高精度的光学级与结构级微晶玻璃开发。
